ROI和子采樣控件通過僅存儲所需數據來提高應用程序處理速度。此外，LUT功能為伽馬校正、動態范圍裁剪、二值化和實時拜耳白色平衡提供支持。DataMapper在通過PCI Express總線傳輸數據之前映射和打包所獲取的數據，從而進一步減輕了主機處理器的負載。例如，獲取的數據可被映射為合適的格式，并直接傳輸給圖形顯示器，無需任何主機進行處理。

PCI接口包括智能的分散-收集硬件，該硬件可在無任何主機CPU干預的情況下直接從內存讀取指令，依次控制DMA引擎，將打包好的視頻數據傳輸?shù)娇蓮?/span>PCI總線訪問的任何目標內存中；可以是系統內存、圖形內存，甚至可以是同一或其他PCI總線上的其他設備，例如DSP卡等。

大部分功能都在單個FPGA（現場可編程門陣列）中執行，為連接與Camera Link兼容的信號源提供了靈活的解決方案。FPGA執行PCI Express接口、硬件分散-收集控制、PCI啟動器突發控制（DMA）、采集控制、興趣點區域（ROI）和子采樣控制、數據映射功能、數據路徑FIFOs和計數器/定時器支持。此外，該板還包含查找表（LUT）功能、一個雙通用異步接收器發送器（UART）、4bit光電隔離I/O、兩個2bit差分輸入端口和兩個8bit TTL I/O端口。

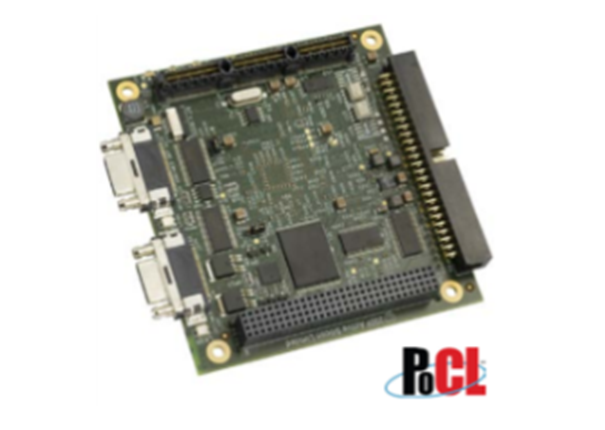

FireBird由Active Silicon的軟件開發套件ActiveSDK提供支持。作為獨立單元，該開發套件可進行快速系統開發和集成，提供全面的示例應用程序和經過優化的庫，并通過通用API在Windows、Linux和QNX等各種操作系統上運行。Cognex VisionPro、HALCON、Common Vision Blox、StreamPix、LabVIEW等第三方應用程序的驅動均可使用，除了具備控制硬件的功能外，這些庫還包含處理和顯示圖像兩項通用功能。

>> 兼容Camera Link v2.0
>> 支持Base、dual Base和Medium
>> 通過SafePower支持Camera Link供電（PoCL），也支持常規的非PoCL的相機
>> 單個Gen1 PCI/104-Express接口
>> Single Base、Dual Base或Medium Camera Link配置
>> 通用板，可在類型1或類型2主機中運行。
>> 單通道(x1) v1.1 PCI Express接口。
>> PCI Express突發速率超過190Mbytes/秒
>> 支持?jǐn)?shù)字面掃/線掃相機，符合RoHS
>> 接受multi-tap和多通道相機格式，包括行和像素交錯
>> 軟件開發套件（SDK）支持各種操作系統以進行快速集成
>> 最大像素時鐘為66MHz
>> 總線主控分散收集的硬件控制要求0％主機CPU干預
>> 雙通道串行端口配備RS-422信號發送
>> 支持Camera Link串行通信API
>> 為慢數據速率相機實行數據有效（DVAL）
>> 光電隔離、TTL和RS-422 I/O
>> 利用軟件可配置的FPGA技術獲得最大的靈活性
