規格摘要

CoaXPress光纖接口：

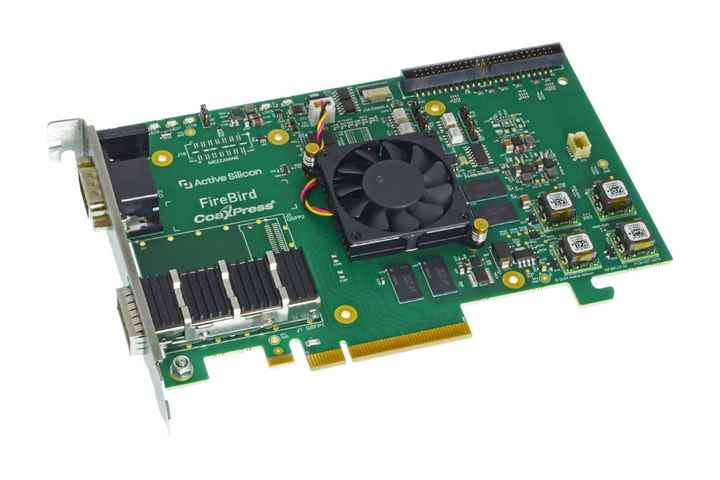

一個QSFP+收發器籠。4xCOF-12幀抓取器支持：

直連銅纜（DAC）（最長1米）

40GBASE-SR4光收發模塊——配合MTP/MPO連接器和OM3光纜，最大電纜長度為100米。

40GBASE-SR4光收發模塊——配合MTP/MPO連接器和OM4光纜，最大電纜長度為150米。

40GBASE-SR主動光纜，最大電纜長度為100米。

40GBASE-LR光收發模塊及合適的LC-雙工光纜，最大電纜長度為>2公里。

端部支架上的LED顯示根據CoaXPress光纖規范的鏈路狀態。

緩沖存儲器：

最多可配備4GBGB的DDR4內存，用于在CoaXPress接口與PCI Express總線之間進行緩沖。

PCI Express：

PCIe 3.0（Gen3）8通道接口，支持從FireBird到PC的最高6.8 Gbytes/sec傳輸。

輸入輸出

以下I/O線路用于觸發器、軸編碼器、曝光控制及通用I/O：

4個光隔離輸入。

4個光隔離輸出。

4個TTL輸入，5V容忍。

4個TTL I/O，5V邏輯。

4個RS-422輸入。

4個RS-422輸出。

所有這些I/O信號都通過FireBird板上的50路接口提供。

端面板支架上有一個15路D型連接器，允許訪問上述I/O的部分：

2個光隔離輸入。

3個TTL I/O，5V邏輯。

2個RS-422輸入。

1個RS-422輸出。。

風扇控制器：

風扇轉速與FPGA芯片的溫度相關，以實現最佳散熱和噪聲水平。

兼容性

PCI Express 接口：

PCI Express Bus 3.0（Gen3）8通道接口，最大有效載荷大小為512字節。

FireBird 4xCOF-12 3PE8 支持短（32位）和長（64位）地址包。它還為圖像數據生成已發布寫入，因此傳輸速率最高可達6.8 Gbytes/sec，前提是主機性能要求。

CoaXPress：

FireBird 4xCOF-12 3PE8 符合 CoaXPress 規范 v2.1 和 CoaXPress 基于光纖橋協議 1.0。

標準：

歐盟

CE標志符合EMC EN 55022：2010（A類）和EN 55024：2010，符合歐盟指令2014/30/EU。

RoHS符合RoHS3指令2015/863/EU標準。

美國

EMC FCC A類。

該印刷電路板由UL認證制造商制造，防燃等級為94V-0。
