規格摘要

CoaXPress接口：

四個75歐姆的HD-BNC連接器（也稱為Micro-BNC）分別支持所有CXP速度，最高可達12.5 Gbps。每個HD-BNC攝像頭通過CoaXPress供電（PoCXP）最高可獲得17W電力，攝像頭根據CoaXPress規范可獲得13W的供電。

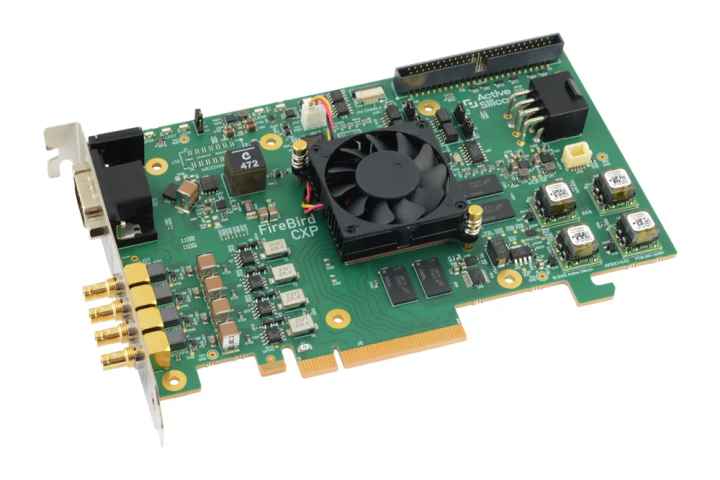

這款FireBird Quad CXP-12 3PE8支持使用全部四個連接的一臺相機，兩個連接的兩臺相機，或最多四臺相機使用一個連接，且均支持CXP-12。

端部支架上的LED顯示了根據CoaXPress規范的鏈路狀態。

緩沖存儲器：

最多可配備4GBGB的DDR4內存，用于在CoaXPress接口與PCI Express總線之間進行緩沖。

PCI Express：

PCIe 3.0（Gen3）x8接口通常提供從FireBird到PC的6.8 Gbytes/秒傳輸，具體取決于PC性能。

輸入輸出

以下I/O線路用于觸發器、軸編碼器、曝光控制及通用I/O：

4個光隔離輸入。

4個光隔離輸出。

4個TTL輸入，5V容忍。

4個TTL I/O，5V邏輯。

4個RS-422輸入。

4個RS-422輸出。

所有這些I/O信號都通過FireBird板上的50路接口提供。

端面板支架上有一個15路D型連接器，允許訪問上述I/O的部分：

2個光隔離輸入。

3個TTL I/O，5V邏輯。

2個RS-422輸入。

1個RS-422輸出。。

電源輸入：

提供一個8路PCI Express Graphics（PEG）連接器，用于連接PC電源的6路或8路PEG接口。這只有PoCXP才需要。

風扇控制器：

風扇轉速與FPGA芯片的溫度相關，以實現最佳散熱和噪聲水平。

兼容性

PCI Express 接口：

PCI Express Bus 3.0（Gen3）8通道接口，最大有效載荷大小為512字節。

FireBird Quad CXP-12 3PE8 支持短（32位）和長（64位）地址包。它還為圖像數據生成寫入，因此傳輸速率最高可達6.8 Gbytes/sec，具體取決于主機性能。

CoaXPress：

FireBird 8xCXP-12 3PE8 符合 CoaXPress 規范的 v2.1。

標準：

歐盟

CE標志符合EMC EN 55022：2010（A類）和EN 55024：2010，符合歐盟指令2014/30/EU。

RoHS符合RoHS3指令2015/863/EU標準。

美國

EMC FCC A類。

該印刷電路板由UL認證制造商制造，防燃等級為94V-0。

物理和環境細節

尺寸：

印刷電路板：168毫米×111毫米。

整體：181毫米×111毫米。

重量：

190克

功耗（典型）：

（測量時從4xCXP-12連接中獲?。?/span>

+3.3V：80mA

+12伏：1220mA

+12V PEG 連接器：PoCXP 最高可達 68W

儲存溫度：

-15°C到+85°C。

工作溫度：

0°C至+60°C（環境）。

相對濕度：

10%到90%非冷凝（運行和儲存）。
