機器視覺硬件

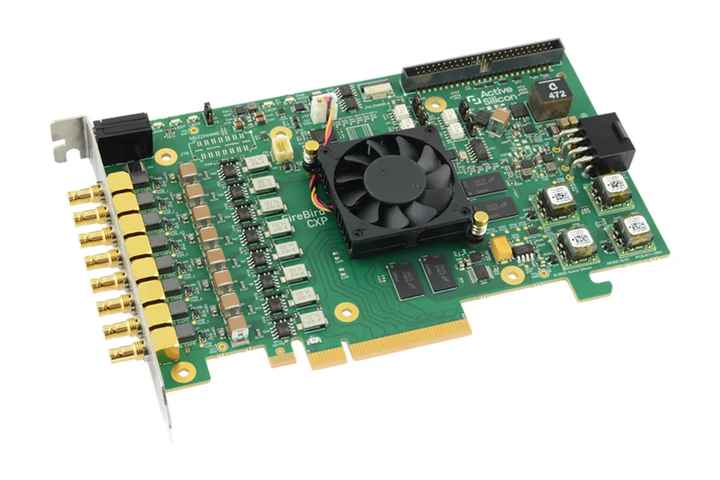

FireBird 8xCXP-12?3PE8?幀采集器是 Active Silicon最先進的 FireBird 幀采集器家族的新成員。
FireBird?采用 Active Silicon專有的 DMA 引擎技術“ActiveDMA”，實現極致性能。這項技術創新采用基于RISC的處理器技術，確保高速、低延遲的圖像數據傳輸和零CPU干預。
FireBird 8xCXP-12?3PE8?支持兩臺 4 連接的 CXP-6 攝像頭或四臺 2 連接的 CXP-6 攝像頭。
CoaXPress 是專業和工業應用中高速成像的領先傳輸標準，涵蓋快速的 CXP-10 和 CXP-12 速度（CoaXPress v2.0 和 v2.1）。每個CoaXPress連接支持最高12.5 Gbps的數據速率，設備功率最高13W，設備控制最高42 Mbps——所有這些都集中在一根同軸電纜上。這些連接可以串接，使更快的設備能夠提供單一同軸帶寬的倍數。支持非常長的電纜長度——使用 Belden 1694A 同軸電纜，最高可達 35 米（12.5 Gbps）和 100 米（3.125 Gbps），甚至更長的粗電纜。Active Silicon 是 CoaXPress 國際標準的主要作者之一。該標準由日本工業成像協會（JIIA）托管。
FireBird 由 Active Silicon的軟件開發工具包?ActiveSDK?支持。該功能可單獨提供，便于快速的系統開發和集成。它提供了全面的示例應用和優化庫，并通過通用 API 支持多種作系統，包括 Windows 和 Linux（64 位環境）。第三方應用程序的驅動程序可用，如 Cognex VisionPro、HALCON、Common Vision Blox、StreamPix、LabVIEW、MATLAB 等。
驅動程序提供完整的GenICam支持，包括用于數據流和寄存器訪問的GenTL生產器。除了控制硬件的功能外，庫還包括用于圖像作和顯示的通用功能。另有一份詳細介紹ActiveSDK的數據表。
該產品未來發展將包括支持一臺8連接CXP-6攝像頭和兩臺4連接CXP-12攝像頭，采用乒乓模式（一次讀取一臺攝像頭）。
特點：
>>?設計用于多CXP-6攝像頭系統。
>>?高性能CXP 2.1，最高可達50 Gigabits/s的輸入速率。
>>?快速的PCI Express 3.0（Gen3）8通道接口。
>>?ActiveDMA 引擎——零 CPU 使用率的獲取。
>>?CoaXPress 通過一根線纜實現高速數據、電源和攝像頭控制。
>>?觸發器和光照控制的全面I/O。
>>?支持 PoCXP（Power over CoaXPress）。
>>?八個HD-BNC（Micro-BNC）連接器。
>>?標準半長PCIe形態。
>>?Windows或Linux（包括GenTL Producer）支持完整的GenICam。
>>?支持已驗證的ActiveSDK。
產品規格
|
規格摘要 |
|
|
CoaXPress接口： |
八個75歐姆HD-BNC連接器（也稱為Micro-BNC）各自支持所有CXP速度，最高可達12.5 Gbps。通過CoaXPress（PoCXP）供所有HD-BNC連接的攝像機提供最高68W的電力。 FireBird 8xCXP-12 主板支持：
（未來發展包括支持一臺8連接攝像頭和兩臺4xCXP-12攝像頭的乒乓模式——一次讀取一臺攝像頭） 端部支架上的LED顯示了根據CoaXPress規范的鏈路狀態。 |
|
緩沖存儲器： |
最多可配備4GBGB的DDR4內存，用于在CoaXPress接口與PCI Express總線之間進行緩沖。 |
|
PCI Express： |
PCIe 3.0（Gen3）x8接口通常提供從FireBird到PC的6.8 Gbytes/秒傳輸，具體取決于PC性能。 |
|
輸入輸出 |
以下I/O線路用于觸發器、軸編碼器、曝光控制及通用I/O：
所有這些I/O信號都通過FireBird板上的50路接口提供。 提供多種50路接口與PCIe端面板支架的連接。 |
|
電源輸入： |
提供一個8路PCI Express Graphics（PEG）連接器，用于連接PC電源的6路或8路PEG接口。這只有PoCXP才需要。 |
|
風扇控制器： |
風扇轉速與FPGA芯片的溫度相關，以實現最佳散熱和噪聲水平。 |
|
兼容性 |
|
|
PCI Express 接口： |
PCI Express Bus 3.0（Gen3）8通道接口，最大有效載荷大小為512字節。 FireBird 8XCXP-12 3PE8 支持短地址包（32位）和長地址包（64位）。它還為圖像數據生成已發布寫入，因此傳輸速率最高可達6.8 Gbytes/sec，前提是主機性能要求。 |
|
CoaXPress： |
FireBird 8xCXP-12 3PE8 符合 CoaXPress 規范的 v2.1。 |
|
標準： |
歐盟 CE標志符合EMC EN 55022：2010（A類）和EN 55024：2010，符合歐盟指令2014/30/EU。 RoHS符合RoHS3指令2015/863/EU標準。 美國 EMC FCC A類。 該印刷電路板由UL認證制造商制造，防燃等級為94V-0。 |
|
物理和環境細節 |
|
|
尺寸： |
|
|
重量： |
190克 |
|
功耗（典型）： |
（測量時從4xCXP-6連接中獲取） +3.3V：80mA +12伏：1220mA +12V PEG 連接器：PoCXP 最高可達 68W |
|
儲存溫度： |
-15°C到+85°C。 |
|
工作溫度： |
0°C至+60°C（環境）。 |
|
相對濕度： |
10%到90%非冷凝（運行和儲存）。 |
-
